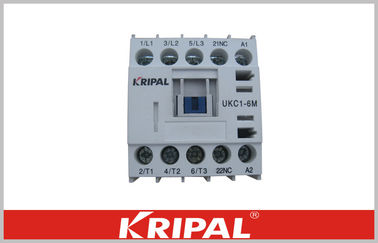

Tipe mini ACP 3P 4P termal AC relay termal 6A 9A 12A 16A

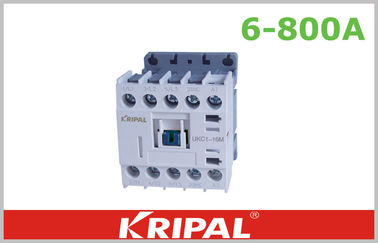

Kontaktor AC seri UKC1 cocok untuk digunakan di sirkuit sampai voltase pengenal 660V AC 50 / 60HZ, memberi nilai arus hingga 800A, untuk membuat, memecahkan, sering memulai & mengendalikan motor AC dan dapat dikombinasikan dengan kontak bantu, mekanik. unit interlocking, kapasitor peralihan dan lain-lain. Dengan relay termal, digabungkan ke starter elektromagnetik. Kontaktor diproduksi sesuai IEC947-2, VDE0660 & BS5452.
Deskripsi:
Langsung menggerakkan kontaktor dengan keluaran transistor PLC
Konsumsi daya kontaktor jenis konsumsi tipe UKC1 adalah 1.2W.
Kontaktor ini dapat digerakkan oleh keluaran transistor dari PLC atau peralatan elektronik seperti saklar fotolistrik, atau saklar batas kedekatan. Oleh karena itu, adalah mungkin bagi kontaktor ini untuk berinteraksi langsung tanpa relay antarmuka untuk menggerakkan motor induksi 3 fasa.
Konsumsi daya koil rendah sangat memperluas fleksibilitas aplikasi. Kumparan AC standar membutuhkan 1,8 watt.
Manfaat untuk kontributor mini AC:
Konsumsi daya rendah
Ukuran panel pengaman
Ruang instalasi direduksi menjadi 50% dari kontaktor DC konvensional yang berhasil mencapai kinerja tinggi.
Spesifikasi:
| Rated current | AC3 (IEC60947 | AC1 | Aux. Kontak | Mengetik |
| 220-240V | 380-440V | 550-550V | 690V |
| 6A | 1.5KW 7A | 2.2KW 6A | 3KW 5A | 3KW 4A | 20A | 1NO atau 1NC | UKC1-6M |
| 9A | 2.2KW 9A | 4KW 9A | 3.7KW 6A | 4KW 5A | 20A | 1NO atau 2NC | UKC1-9M |
| 12A | 3KW 12A | 5.5KW 12A | 4KW 7A | 4KW 55A | 20A | 1NO atau 3NC | UKC1-12M |
| 16A | 4KW 15A | 7.5KW 16A | 5.5KW 9A | 4KW 5A | 20A | 1NO atau 4NC | UKC1-16M |
|
| Tegangan koil AC (50 / 60Hz): 24, 36, 42, 48, 110, 115, 120, 127, 220/208, 220, 220/230, 230/240, 256, 277, 380/440, 400, 440 , 480, 500, 550 |
|
|
| Karakteristik (440VAC) |
| Rated current | 6A | 9A | 12A | 18A |
| Arus hubung singkat (max) | 380V | 60 | 90 | 120 | 160 |
| 660V | 72 | 108 | 144 | 180 |
| Melanggar arus (maks) | 380V | 48 | 72 | 96 | 128 |
| 660V | 60 | 90 | 120 | 150 |
| Siklus operasi per jam | AC-3 | 1800 | 1800 | 1800 | 1800 |
| AC-4 | 300 | 300 | 300 | 300 |
| waktu hidup listrik (10.000 kali) | AC-3 | 100 | 100 | 100 | 100 |
| AC-4 | 20 | 20 | 20 | 20 |
| Waktu Machanical Life (1000 kali) | 1200 | 1200 | 1200 | 1200 |
| Aux kontak | Konfigurasi standar | 1NO | 1NO | 1NO | 1NO |
| Atas urapan | AU-2M / 4M | AU-2M / 4M | AU-2M / 4M | AU-2M / 4M |
| Pemasangan panel | sekrup guid | sekrup guid | sekrup guid | sekrup guid |
|
| Karakteristik kumparan |
| Tegangan koil | AC |
| konsumsi koil (VA) | 2 |
| Pilih ip | 32va |
| Mempertahankan | 6va |
| Seleksi tegangan pick-up (%) | 80-110 |
| Seleksi tegangan droup-out (%) | 30-40 |
| Waktu penjemputan | 10-20 |
| waktu droup-out | 35-45 |
Tegangan koil (AC):
24V, 36V, 42V, 48V, 110V, 115V, 120V, 200V, 220V, 240V, 256V, 277V, 380V, 400V, 440V, 480V, 500V, 550V
Bidang aplikasi utama untuk kontaktor mini dc:
Pencahayaan untuk pintu keluar
Fasilitas cuci mobil
Crain kerekan
Pencahayaan fasilitas olahraga
Pompa
Kompresor
Mesin penjual
Mesin lukis
Tampilkan kasus
Hal ini dimungkinkan untuk memperluas panjang kawat kontrol sejak jatuh tegangan pada kabel kecil.
MENGAPA MEMILIH KRIPAL LISTRIK?
Sejarah panjang: Kami didirikan pada tahun 1987, lebih dari 25 tahun mengkhususkan diri dalam sistem listrik.
Sertifikasi: Kami telah lulus ISO9001: 2000 dan CCC, ROHS, CE, CB, Semko, SAA, KEMA ...
Mould perkakas: mereka dirancang dan dibangun di pabrik kami sendiri yang merupakan kekuatan kami untuk ODM
Bahan baku: asli dan baru.
Pengolahan: Hampir semua prosedur diselesaikan di bengkel kami sendiri
Quality Control: kami membuat kontrol kualitas untuk setiap item secara terpisah dan memiliki kualitas yang serius
sistem kontrol untuk membuat merek kami melangkah lebih jauh.
