Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Disesuaikan: | warna | pin: | 3 |
---|---|---|---|
Jenis: | Termal | perlindungan: | overload |
penggunaan: | Biasanya dengan ac kontaktor | Reset: | manual / otomatis |
Cahaya Tinggi: | perlindungan relay overload,Overcurrent Relays |

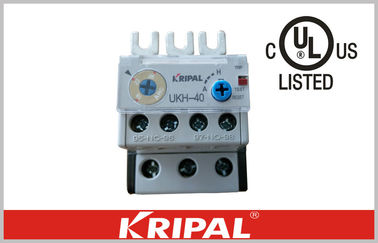

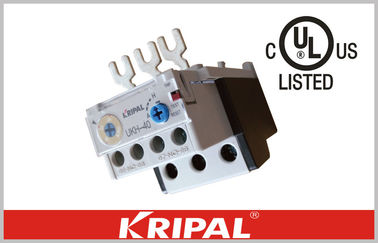

Relay Termoad Kelas 10A Manual / Otomatis Overload dengan AC Contactor
Thermal overload relay adalah alat pelindung. Mereka dirancang untuk memotong daya jika motor terlalu banyak
arus untuk jangka waktu yang panjang. Untuk mencapai hal ini, relay overload termal mengandung yang biasanya tertutup
(NC) relay. Bila arus yang berlebihan mengalir melalui sirkuit motor, relay terbuka karena motor meningkat
suhu, suhu relay, atau arus overload yang dirasakan, tergantung pada jenis relay.
Relay overload ini serupa dengan pemutus sirkuit dalam konstruksi dan penggunaannya, namun sebagian besar pemutus sirkuit berbeda
karena mereka mengganggu sirkuit jika terjadi kelebihan beban bahkan untuk sesaat. Relay overload termal adalah sebaliknya
dirancang untuk mengukur profil pemanas motor; Oleh karena itu, kelebihan beban harus terjadi untuk periode yang diperpanjang sebelumnya
sirkuit terganggu
Aplikasi:
Relay overload seri UKH berlaku untuk rangkaian AC 50Hz atau 60Hz, memberi nilai voltase di bawah 660V dan arus pengenal. 1A-800A untuk overload motor AC dan proteksi fase terbuka selama waktu lama atau servis lama intermiten, yang juga dapat melindungi ketidakseimbangan serius 3 fase dan waktu mulai yang lama dari pengoperasian motor atau timer yang panjang, juga dapat digunakan untuk kontaktor AC yang sesuai untuk starter elektromagnetik
Spesifikasi:
Waktu Gerak Saldo Tiga Fasa
Tidak | Waktu pengaturan saat ini | Waktu gerak | Kondisi awal | Suhu sekitar | ||
1 | 1.05 | > 2h | Negara dingin | 20 ± 5 o C | ||
2 | 1.2 | <2h | Heat state (mengikuti tes No.1) | |||
3 | 1.5 | <4min | ||||
4 | 7.2 | 10A | 2s <Tp≤10s | ≤63A | Negara dingin | |
10 | 4s <Tp≤10s | > 63A |
Fitur:
1. Struktur pemasangan langsung:
Thermal overload rela dapat dipasang langsung ke Magnetic Contactors tanpa
kurung tambahan. (Model Terapan: UKH-22, 40, 85,100,150,220,630)
2. Penutup pengaman
Penutup bukti jari mencegah sentuhan serentak konduktor listrik
3. Pemisahan bagian power dan bagian operasi
Sirkuit utama dan bagian operasi dirancang secara terpisah dan bagian operasi biasanya digunakan.
4. Operasi mudah
Situasi kerja:
1. Ketinggian instalasi kurang dari 2000m
2. Kisaran suhu di sekitarnya: dari -5 ° C ~ + 40 ° C
3. Dalam kondisi non-eksplosif. atau tanpa erosi dan kerusakan gas dan debu yang memadai
daerah konduktif.
4. Tanpa hujan dan salju menyerbu
5. Tingkat polusi 2
