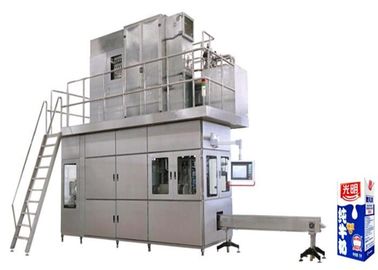

Mesin Pengemasan Minuman Berkecepatan Tinggi, Mesin Pengisian Jus Karton Aseptik Bata

Kecepatan produksi

Konten bersih adalah 1.000 mililiter, 1.500-2.000 kantong per jam

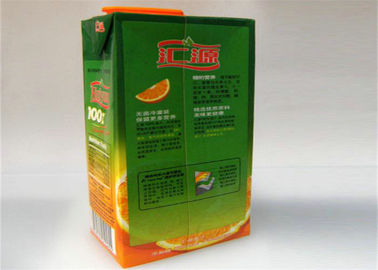

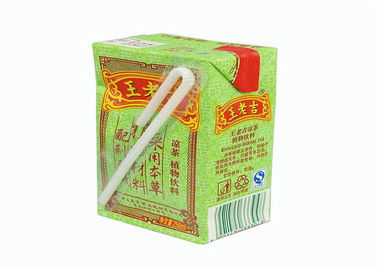

Bentuk Kemasan

Bata, ramping

Bahan pengepak

PE / KERTAS / PE / AL / PE / PE enam lapisan bahan blok melingkar komposit

Kekuatan pemanfaatan

24 Kw (daya: 4 Kw, pemanas listrik: 20 Kw)

Tegangan pemanfaatan

220V / 380V

Frekuensi pemanfaatan daya

50Hz / 60Hz

Udara terkompresi

0,4-0-6Mpa, 1,0M³ / mnt

Proses teknologi

Formfeed-code-sterilization-filling-forming

Modus operasi

Kontrol PLC, antarmuka manusia-komputer beroperasi

Umur simpan produk

Di bawah suhu ruangan 25-30 ℃, periode jaminan dari minuman biasa adalah 12 bulan dan 6 bulan untuk produk susu.

Dimensi batas

L × W × H = 6.000 × 1.600 × 4.000mm

Tidak.

Nama

Konfigurasi

Kuantitas

Merek

1. Mesin cetak

101

Bagian traksi yang lebih rendah

Worm dan gear reducer NARV50-15 digunakan untuk roller gambar utama yang dilengkapi dengan 1 set motor asinkron tiga fase 0,37 KW; satu silinder SMC Jepang MA40x35 digunakan untuk rol karet traksi.

1 set

Peredam kecepatan Japan Inovance

102

Mekanisme mencari lokasi

Satu set SDA40x15 silinder tipis Jepang SMC digunakan untuk rem.

1 set

103

Mekanisme mulsa film

Satu set silinder udara MA16x30 dari Jepang SMC di bawah rol karet film PP yang ditekan.

1 set

104

Menempatkan mekanisme model

Satu kelompok rel panduan Jerman Igus; 2 silinder penghubung-film SDA12x12 dari SMC Jepang; pemanas film penghubung menggunakan pita pemanas keramik PTC.

1 set

105

Panduan mekanisme roda

HRC55-60 pin gandar Jepang, semua gandar keras stainless steel, dan perlakuan panas untuk kekerasan permukaan; pin gandar menggunakan Germany Igus.

1 set

106

Rak penyegelan horisontal

Bahan rak adalah aluminium penerbangan 7075.

1 set

107

Menjepit rahang penyegelan horizontal

Plastik rekayasa American Dupont; perlakuan panas kelas atas dibuat untuk bagian-bagian penting dari kuda-kuda; bantalan NSK Jepang; motor mekanisme tandingan dari 0,75 KW Jepang Inovance; bagian elektroda dari penyegelan horizontal menggunakan perunggu berilium C17200 Amerika;

1 set

108

Menjepit motor rahang penyegelan horizontal

Motor servo 4,4 KW dari Inovance Jepang

1 set

109

Mekanisme rantai stasiun

Semua 26 potong papan rantai selesai dengan baik, semua bahan aluminium penerbangan 7075, dan perawatan oksidatif dibuat untuk permukaan.

1 set

110

Mekanisme keluaran

Peredam bevel gear 1: 1 adalah merek APEX Taiwan. Struktur cam digunakan untuk pengemasan, dan pelat putar berada di luar, delapan paket penggerak lengan ayun untuk satu lingkaran, dan paket penggerak adalah otomatis dan fleksibel.

1 set

111

Motor mekanisme output

Motor servo 4,4 KW dari Inovance Jepang

1 set

112

Mekanisme traksi atas

Bantalan traksi menggunakan bantalan stainless Swedia SKF, yang tahan panas, tahan korosi dan tahan asam-basa. Worm dan gear reducer NARV50-15 digunakan untuk roller gambar utama yang dilengkapi dengan 1 set motor asinkron tiga fase 0,37 KW; satu silinder SMC Jepang MA40x35 digunakan untuk rol karet traksi.

1 set

Peredam kecepatan Japan Inovance

113

Pemanas frekuensi tinggi penyegelan horisontal

2 KW, RDRF-05, induksi elektromagnetik frekuensi tinggi

1 potong

Italia CEIA

114

Pemanas frekuensi tinggi dari penyegelan longitudinal

2 KW, RDRF-05, induksi elektromagnetik frekuensi tinggi

1 potong

Italia CEIA

115

Pemanas frekuensi tinggi mulsa film

2 KW, RDRF-05, induksi elektromagnetik frekuensi tinggi

1 potong

Italia CEIA

116

Mesin meminyaki pelumasan otomatis

30 W, Taiwan TUNGTAY

1 set

2. Sistem aseptik

201

Pemanas udara panas

15KW

1 potong

SAKAGUCHI Jepang

202

Mekanisme alur hidrogen peroksida

Keseluruhan alur hidrogen peroksida menggunakan bahan 316, di dalam bantalan rol adalah bantalan keramik Jepang.

1 set

203

Pompa hidrogen peroksida

0.37KW, 300L / H

1 set

GRUNDFOS

204

Pemanas hidrogen peroksida

2KW

3 buah

SAKAGUCHI Jepang

205

Pompa vakum bersepeda air

4KW

1 set

BECKER Jerman

206

Pneumatik dua posisi katup pembalik tiga jalan

φ51.3

2 buah

APV

207

Penukar panas piring

BRF05-160-316L

1 set

Shanghai NANHUA

208

Sensor temperatur

0 ~ 200 ℃ / 450 ℃

5

5 buah

OMRON

209

Katup bulat, bamper kupu-kupu, katup kursi sudut

Beberapa

Shanghai Yuanan

210

Katup pengatur tekanan, katup pelepas

1 buah untuk masing-masing

APV

211

Katup aliran konstan

2 buah

APV

212

Katup penyesuaian proporsional steril

1 potong

BURKERT Jerman

3. Konfigurasi listrik

301

Pemutus sirkuit udara

C65N-D

Schneider

302

Bolak-balik kontaktor saat ini

LC1-D **** N

Schneider

303

Relai menengah

MY2NJ

OMRON

304

Transduser

ATV303H

Schneider

305

Driver motor servo / servo

LSMH / LS600P

Inovance Jepang

306

PLC pengontrol yang dapat diprogram

S7-200CN

Siemens

307

Antarmuka manusia-komputer

6AV66480BE113AX0

Siemens

308

Pengontrol suhu

PXR9NEH

Fuji Jepang

309

Modul pengatur tekanan

GAYA ** A-III

Fushen sains dan teknologi

310

Sakelar kedekatan

LE ** SF ** DP0

LANBAO

311

Saklar magnet

D-AS3

Jepang

312

Sensor tanda warna

KT5W-2P2116D

SAKIT Jerman

313

Encoder nilai absolut

TRD-NA

Jepang

314

Berpindah catu daya

BERARTI BAIK
